IMBIL generators are driven by stationary engines mounted on a metal skid. The assembly is compact, easy to carry and use. Two types of electronic panels can be supplied with the Imbil generators: manual transfer or automatic transfer. Automatic transfer is recommended for situations where you need generation due to an interruption of the electricity supply, and manual mode is indicated when an operator will be responsible to switch on / off the engine to meet the electricity needs of the system.

Los generadores son equipos con alternadores accionados por motores estacionarios a combustión y montados sobre una base de metal. El conjunto es compacto, fácil de llevar y usar. Dos modalidades de paneles pueden acompañar los generadores Imbil: transferencia manual o automática. Se recomienda la transferencia automática para situaciones donde se necesita que la generación sea iniciada cuando hay interrupción en el suministro de energía eléctrica por el principal medio, como por ejemplo, la compañía eléctrica, y el modo manual se indica cuando se utiliza el equipo acompañado de un operador que será responsable de encender/ apagar el motor estacionario y liberar manualmente la energía a la red.

Often, there is a need for constant water pressure. These applications are found in residential, commercial buildings, hospitals and industrial processes. This IMBIL equipment was designed keep the lines pressurized and available for use. Automation provides 100% automatic operation without the need for operator intervention. Mounted on a single skid, the set consists of at least two pumps up to eight pumps (depending on the required flow), electrical panel with individual drive for each pumps trough VFD and pressurized auxiliary tank to avoid unnecessary departures of pumps for low flows. Based on the pressure transmitter feedback (installed in the discharge line) and programmed set point, the frequency inverter adjusts the ideal engine speed optimizing electricity consumption, that is, the system will provide the flow and pressure needed with the lowest possible power consumption. However, It will not operate at a frequency below 25 Hz, because in this range the engine could suffer overheating and reduce its useful life. In addition to the electrical safeguards, a fluid detector is installed in the suction line so that the pump will not operate without fluid. IMBIL solutions have products in various applications, generally these are pressurized cold and hot water. Standard and custom products are offered which can meet pressure ranges, flow and temperature demanded by the customer.

El propósito de este tipo de equipo es mantener siempre la línea presurizada con bombas de reservas y para que el sistema esté siempre disponible para su uso. Su funcionamiento es 100% automático, sin ninguna intervención humana. Su aplicación es amplia, ya que pueden utilizarse en edificios residenciales o comerciales, hospitales y en procesos industriales. Montado en un solo skid, el conjunto consta de mínimamente dos bombas, pudiendo llegar a ocho bombas (dependiendo del caudal requerido), cuadro eléctrico con accionamiento individual para cada bomba con variador de frecuencia y tanque auxiliar de presurización para evitar partidas innecesarias de las bombas cuando los caudales fuesen muy bajos. En base al feedback del transmisor de presión (presostato instalado en la línea de descarga) y el setpoint programado, el variador de frecuencia ajustará la velocidad ideal del motor, optimizando el consumo de electricidad, o sea, el sistema proporciona el caudal y la presión necesarios con el consumo de energía más bajo posible. También no permitirá funcionar a una frecuencia menor que 25 Hz, porque en este rango el motor podrá sufrir sobrecalentamiento y reducir su vida útil. Además de las protecciones eléctricas, un detector de fluido se instala en la línea de succión para que las bombas nunca trabajen sin fluido. Rangos de presión, caudal y temperatura demandada por el cliente pueden ser satisfechos por los productos estándar o desarrollos específicos. IMBIL tiene soluciones instaladas en varias aplicaciones; las más habituales son en presurización de agua fría y caliente.

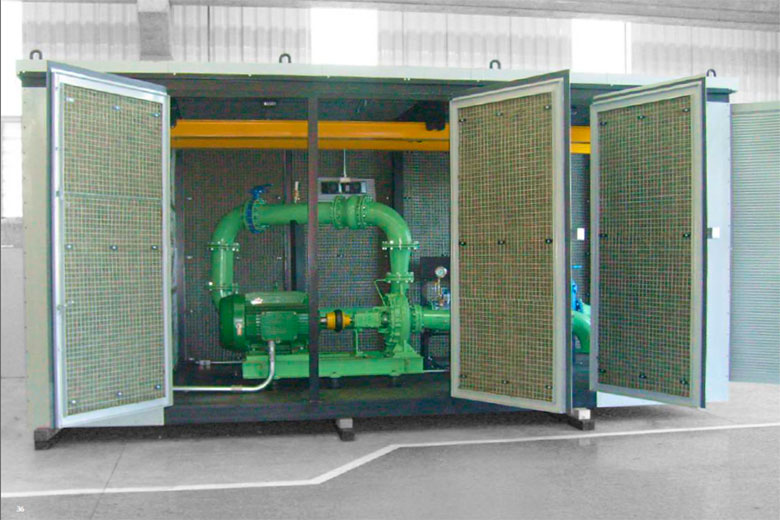

Compact pumping systems are products that cater mostly water supply processes and are typically installed in places where there is no shelter, no enclosed area and in places where the noise emission should be limited. Imbil systems are mounted on a metal skid and inside an enclosure with thermal and acoustic insulation which can also be locked for security. These systems operate automatically by monitoring the suction and discharge pressures. They also offer remote communication and operation through network protocols. Larger equipment also requires special maintenance considerations. Imbil can provide systems with retractable monorail hoists to facilitate maintenance. If security is not a concern, nonenclosed systems are also available.

Los sistemas de bombeo compactos son productos que atienden en su gran mayoría los procesos de abastecimiento de agua y por lo general se instalan en lugares donde no hay refugio, ni lugar cerrado y en lugares donde la emisión de ruido debe ser limitado. Los Booster se montan sobre un skid metálico dentro de un contenedor, con aislamiento térmico y/o acústico y pueden ser cerrados, ya que operan de forma automática a partir de los ajustes de presión en la succión y descarga. De acuerdo con la demanda y teniendo una presión mínima de entrada, el sistema funciona de inmediato. Pueden ser montados con los protocolos de red más actuales y recibir tanto configuración como comando para iniciar o detener de forma remota. Algunos sistemas han sido provistos con monorraíl retráctil para elevación y manipulación de los componentes fuera del contenedor, esto es con el fin de facilitar el mantenimiento del conjunto. También hay aplicaciones que no incluyen contenedores, siempre que se instalen en áreas protegidas. Imbil también proporciona productos dentro de esta configuración.

With the experience of a mining group, made up mostly of engineers, Imbil goes beyond providing slurry pumps for pumping a mixture of solvent and solute. We also provide our knowledge to design complete systems for separation of solids. Imbil designs and produces systems for the separation of clay from in a water solution. Using hydro-cyclones separation of the solids can be achieved. Abrasion is always a concern in separation systems so special consideration is given to the parent materials and coatings required to provide superior performance and longevity.

Con la experiencia del grupo comercial de minería, formado en su mayoría por ingenieros, Imbil suministra además de las Bombas de Pulpa responsables por bombear una mezcla de disolvente y solubles, también tiene el conocimiento para diseñar sistemas completos para la separación de mezclas. Uno de los sistemas construido y producido es responsable de la separación de la arcilla de la arena a partir de una solución en agua de estos solubles Utilizando baterías de hidrociclones y depósitos adecuados, el objetivo del proceso es lograr la separación total de solubles para facilitar su uso. Como se trata de elementos con alta dureza y geometría aguda, las superficies de los equipos de separación reciben una protección adecuada y altamente resistente a la abrasión.

In situations where the pump suction is negative, where the fluid is below the impeller center line, the pump must be primed and it is necessary to use an external source to bring the fluid through the suction line. The Imbil priming unit is the solution for this condition and can be operated in manual or automatic mode according to customer needs. Hydraulic injector or a vacuum pumps are sized to meet the deaeration of the volute and suction line. The unit assembled with the hydraulic injector is recommended for critical applications, due its high reliability and once adjusted operates continuously without need for intervention. The driving force for the vacuum generation comes from a small centrifugal pump integrated in the priming unit. The package is compact and can be supplied with a water resupply reservoir necessary for the correct functioning of the priming system. It can also installed in a covered area or not.

En situaciones en que la succión de la bomba es negativa, es decir, el líquido está por debajo de la línea de centro del impulsor y la bomba no puede realizar la aspiración para empezar el bombeo, es necesario hacer que el fluido sea conducido a través de la línea de aspiración con una ayuda exterior. Las plantas de cebado central Imbil pueden ser la solución a esta condición ya que están diseñados para operar en modo manual o automático de acuerdo con la necesidad del cliente. Parámetros, tales como, volumen para desaireación de la línea de succión y al tiempo sirven como base para el dimensionamiento de la planta central, que puede montarse a partir de un inyector hidráulico o una bomba de vacío. La central montada con inyector hidráulico está recomendada para aplicaciones críticas, ya que tiene una alta fiabilidad ya que una vez ajustado opera continuamente sin necesidad de intervención. La fuerza impulsora para la generación de vacío viene de una pequeña bomba centrífuga integrada en el cebado central. El paquete es compacto y puede suministrarse con el depósito de reposición de agua, necesaria para el correcto funcionamiento del sistema, y puede ser instalado en un área cubierta o no.

Imbil has worked to decentralize and specialized its factories. Three factories are responsible for equipment service and maintenance. F06 is responsible for maintaining small and medium-sized equipment, F04 is responsible for the manufacture and maintenance of large equipment and the F10 is responsible for the manufacture and maintenance of special equipment and that of a critical nature. Imbils experience in equipment service and maintenance goes beyond its products and covers all national and international brands of pumps. To ensure this flexibility in performing maintenance on equipment from other manufacturers, Imbil has a strong engineering support, which in addition to specifying and designing the components also proposes adjustments using the best current technologies, aimed to achieve high pumping efficiency. The engineering team utilizes portable scanning systems and SolidWorks software to model existing components and assemblies. QuikCast software is used for metallurgy simulation and Ansys CFX software for hydraulic assessment. To demonstrate the quality and efficiency in its work, Imbil tests repaired or reconstructed pumps in its two laboratories. Customers are also welcome to witness the tests on their equipment.

Imbil buscó descentralizar sus fábricas y especializarlas. Tres fábricas son responsables por el mantenimiento de los equipos. La F06 es responsable por el mantenimiento de los equipos pequeños y de tamaño medio, F04 es responsable por la fabricación y mantenimiento de equipos de gran tamaño y la F10 es responsable por la fabricación y mantenimiento de equipos especiales y de alta responsabilidad. El alcance de la acción de Imbil en el mantenimiento del equipo va más allá de sus productos y cubre todas las marcas nacionales e internacionales de bombas. Para asegurar esta flexibilidad en realizar mantenimientos en equipos de otros fabricantes, Imbil tiene un fuerte apoyo de ingeniería, que además de especificar y diseñar los componentes también propone ajustes utilizando las mejores tecnologías actuales, sea con finalidad al sistema de sellado y cierre, tecnología de materiales o eficiencia del bombeo. El equipo de ingeniería utiliza sistemas de escaneo portátil, software SolidWorks para modelar los componentes y los estudios de montaje, software QuikCAST para la simulación de la metalurgia y el software Ansys CFX para la evaluación hidráulica. Para demostrar la eficacia del trabajo realizado, Imbil a través de sus dos laboratorios de bombas, pone a prueba el producto presentado y que puede estar acompañada por el cliente.

There are many cases where it was necessary to design a device preserving the compatibility with other equipment. Usually these requests are for replacement of an old and obsolete equipment with modern equipment. Often these situations require increased pump performance. Recently Imbil worked with a customer to map an installation of a pump on an oil drilling platform. The customer needed to increase the flow rate without replacing the existing engine. The challenge was to design equipment with the same external dimensions of the current, but with a higher pumping efficiency. The work was completed successfully, validated at Imbil's test lab and at customer premises. Another pumping solution implemented with full customer satisfaction!

Hay muchos casos donde se dio la necesidad de diseñar un dispositivo preservando la interfaz de instalación actual. Por lo general, estas solicitudes son para la sustitución de equipos viejos y obsoletos por equipos modernos y también en situaciones donde hay una necesidad de aumentar la producción y por lo tanto aumentar el caudal o presión de la bomba. Un interesante y reciente caso fue un proyecto donde Imbil ha necesitado mapear una instalación de una bomba en una plataforma de extracción de petróleo. La necesidad del cliente era aumentar el rendimiento sin tener que reemplazar el motor existente. El desafío era diseñar un equipo con las mismas dimensiones externas de la corriente, pero con una eficiencia de bombeo superior. El trabajo fue completado con éxito en el laboratorio de Imbil y en las instalaciones del cliente. Esto constituyo una solución más de bombeo implementada, con un cliente totalmente satisfecho!

The capitalist world takes its toll daily; to become or remain competitive you need to develop operational efficiency, rather than maintain a survival condition. Besides being effective, deliver products on time and with excellent quality. The organization has to be efficient and seek to reduce costs in order to offer competitive prices. Over the years new technologies have been used in pumping, generating great opportunities to reassess the pump installation in order to increase the efficiency of the pumping equipment. Imbil can assist your company in mapping the opportunities and propose adjustments or replacements of existing equipment to achieve better efficiency. The suitability of a pumping system can generate an increase in overall efficiency and improvement in profit. With qualified materials and instruments for field measurement, Imbil is capable of visiting your plant to make a diagnosis and evaluation of potential energy savings.

El mundo capitalista cobra su precio diariamente; para ser o seguir siendo competitivo es necesario desarrollar la eficiencia operativa, dejando de ocupar una condición de deseo de las organizaciones y ahora ocupando una condición para su supervivencia. Además de ser eficaz, entregar productos a tiempo y con la excelencia en la calidad, la organización tiene que ser eficiente y buscar reducir los costos para que sus productos tengan buenos precios de venta. Con los años nuevas tecnologías han sido empleadas en el bombeo, generando grandes oportunidades para reevaluar la base instalada de bombeo con el fin de aumentar la eficiencia de los equipos de bombeo. Imbil puede colaborar en ese mapeo de oportunidades y proponer ajustes o sustituciones de equipos existentes para obtener esta condición de mejor eficiencia. La adecuación de un sistema de bombeo puede generar un aumento en la eficiencia general en muchos puntos porcentuales. Con un equipo calificado e instrumentos para la realización de medición en campo, Imbil podrá ir hasta su empresa y realizar el diagnóstico para la evaluación de potenciales ahorros energéticos.

As far as specifying an operational condition of a pump, the construction material of the components are critical for good performance during operation. The relationship between life cycle of the equipment and material used, is too narrow. At present Imbil, has 106 alloys applied at the most distinct classes of materials. In addition to guiding customers in selecting the best alloys, IMBIL can also develop specific alloys for a given application. To support these developments IMBIL uses its three foundries Imbil (F02, F07 and F15), a team of engineers and two physical-chemical laboratories. Imbil also partners with leading scientists at universities in the state of São Paulo. A major case was the development of an alloy used on impellers for slurry pumps. In this application annual down-time is very high due wear of the impellers. With the newly developed alloy, the down-time was reduced by about half. For more information, come visit us and talk to our professionals, will be delighted to demonstrate many possibilities that exist and can be developed to serve you.

Para especificar una condición operacional de una bomba, el material constructivo de los componentes es esencial para un buen rendimiento durante el funcionamiento. La relación entre la vida y el material utilizado es demasiado estrecha. En la actualidad Imbil, tiene 106 aleaciones desarrolladas en las clases más diferentes de materiales. Y además de orientar a los clientes en la selección de los mejores materiales todavía puede desarrollar materiales específicos para una aplicación solicitada. Para cumplir con estos desarrollos, las tres fundiciones de Imbil (F02, F07 y F15), cuentan con un equipo de ingenieros, dos laboratorios físico-químicos y asociaciones con las principales universidades del estado de São Paulo. Un importante caso ha sido el desarrollo de una aleación para la fabricación de impulsores aplicados en bombeo de pulpa, en una condición inicial en la que el número anual de paradas era muy alto debido al desgaste del impulsor y con la nueva aleación desarrollada por Imbil el numero fue reducido a la mitad. Para obtener más informaciones, venga a visitarnos y hablar con nuestros profesionales, estarán encantados de demostrar las muchas posibilidades que existen y que pueden ser desarrolladas para servirle bien.

In addition to the numerous solutions mentioned in this catalog, there are still many others that can be met by Imbil, supported by our extensive product line and flexible and competent engineering. One specific firefighting project from 2014, stands out. This complete firefighting system included, drive pumps, piping and was installed in a shipyard at the Atlantic Ocean shores. IMBIL was involved through equipment specification, design, fabrication, factory testing, transportation, field installation, commissioning and start-up. The customer purchased a solution and Imbil delivered and participated throughout the entire process. s. From a concept and operating duty point, the customer now has the complete system they needed. Times have changed, increasingly it is necessary to offer a complete pumping solution rather than one component that is part of the solution. The speed and quality are part of this new reality and Imbil is ready and equipped to provide the solution in the most cost-effective and highest quality, for their customers.

Además de las numerosas soluciones expuestas en este catálogo, todavía hay muchas otras situaciones o circunstancias que pueden ser cumplidas o atendidas por Imbil, apoyados por una amplia gama de productos e ingeniería flexible y competente. Un proyecto que hace un sistema de combate contra incendios, accionamiento de bombas y tuberías, podemos citar como ejemplo. Este sistema fue entregado en el año 2014 y se instaló en un astillero en las costas del Océano Atlántico. La actuación de Imbil fue desde la especificación de equipos, diseño, fabricación, pruebas en fábrica, transporte, instalación en campo hasta la puesta en marcha. El cliente compró una solución y Imbil entrego y participó en todo momento. Desde un punto de trabajo informado, el cliente recibió el sistema listo y operando en su instalación. Los tiempos cambiaron y cada vez se dan más la necesidad de la solución integral y no simplemente un dispositivo que es parte de la solución. La velocidad y la calidad son parte de esta nueva realidad e Imbil puede contribuir mucho para que su solución se obtenga en el menor tiempo posible, con el mejor costo beneficio y con la más alta calidad.
